MT8000 --高频开关电源直流屏

一、概述:

MT8000系列:智能高频开关电源直流屏系统适用于10~500kV变电站、发电厂和高层建筑、住宅小区等的配电室,以及小型自备发电厂,作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。

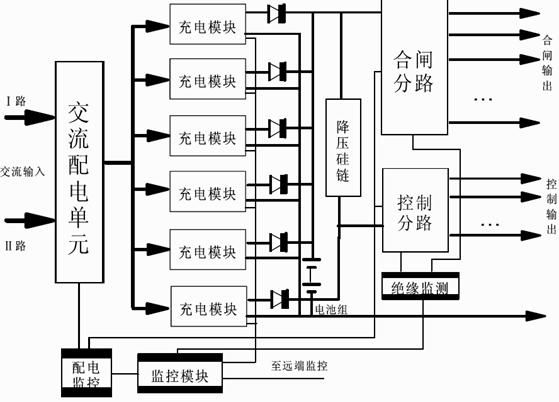

MT8000系列--智能高频开关电源直流屏系统的基本组成

二、使用环境条件

1、环境温度:-10℃~+45℃;

2、海拔高度:不超过2400m;

3、相对湿度:日平均值不大于95%,月平均值不大于90%;

4、地震烈度:不超过8度;

5、安装垂直倾斜度:不超过5°;

6、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所;

7、微控制器抗噪声:1000V 1µS脉冲1分钟;

8、无强电磁场干扰;

9、使用环境与上述不符时,由用户与厂家协商解决。

10、本产品符合GB/T8456-1996《低压直流成套开关设备》的规定。

11、本产品执行:JB/T5777.4----2000电力系统直流电源设备通用技术条件及安全要求。

12、本产品执行:DL/T459-2000电力系统直流电源柜订货技术条件要标执行。

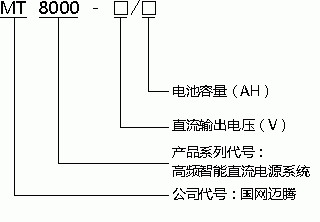

三、型号含义

四、主要技术参数

1、交流输入电源为两路三相四线制的主供和备用电源。额定输入电压:三相四线交流380V±15%, 频率50Hz±5%;

2、雷击保护:高于2000:1;

3、额定输出直流电压: 110V、220V;

4、额定输出电流:5A、10A、15A、20A、30A、40A等(最大可达600A);

5、蓄电池额定容量: 7Ah、10Ah、20Ah、24Ah、38Ah、65Ah、100Ah、200Ah、300Ah、500Ah、                       800Ah、1000Ah、1500 Ah、2000 Ah、3000 Ah;

6、整机噪声:<55dB;

7、工作方式:连续工作;

8、稳压精度:≤0.5%;

9、稳流精度:≤0.5%;

10、纹波系数:≤0.1%;

11、并机不均流度:≤5%;

12、功率因素:≥0.99;

13 、防护等级:IP20;

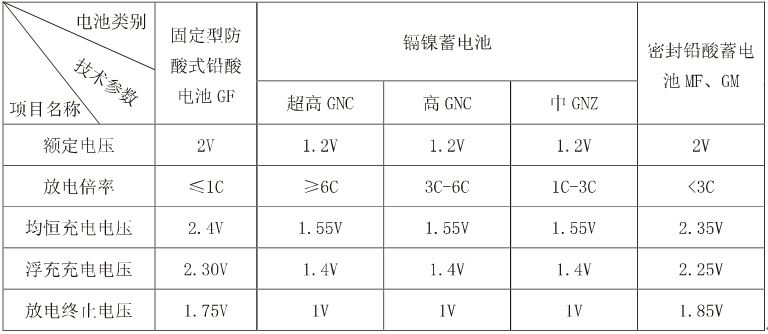

14、三类蓄电池技术参数表:



五、模块和监控系统选配

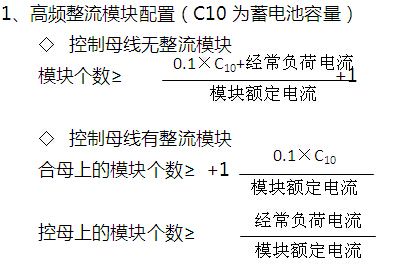

        我们公司生产的模块(额定电流)有:3A、5A、10A、20A等



2、监控配置

直流系统的监控单元负责对高频整流模块的控制、蓄电池充电管理、交流输入检测,直流母线电压的检测告警。绝缘监察及直流屏各输出支路绝缘状态检测、电池组巡检及放电检测功能、及交直流配电重要部件、输出馈线等的状态开关量检测告警功能,通信模块、逆变模块的检测等。

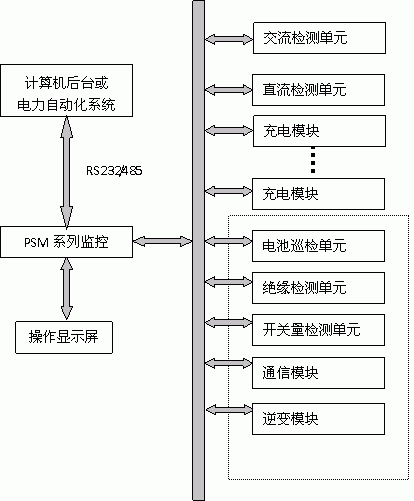

                                                                                                                                                                                                          组织结构如下图所示:









 注:非虑线框内为标准配置,虚线框内为可选单元,可以跟据技术要求视情况选定。

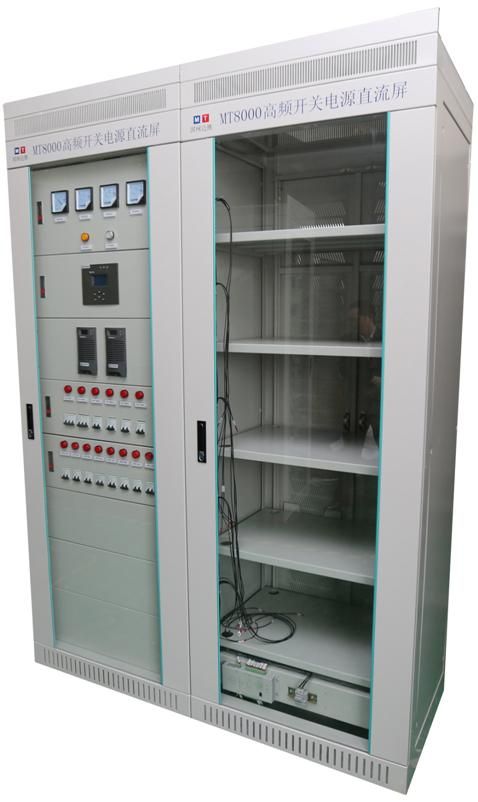

产品图片:MT8000-65AH/220VDC智能高频开关电源直流屏(仅供参考)

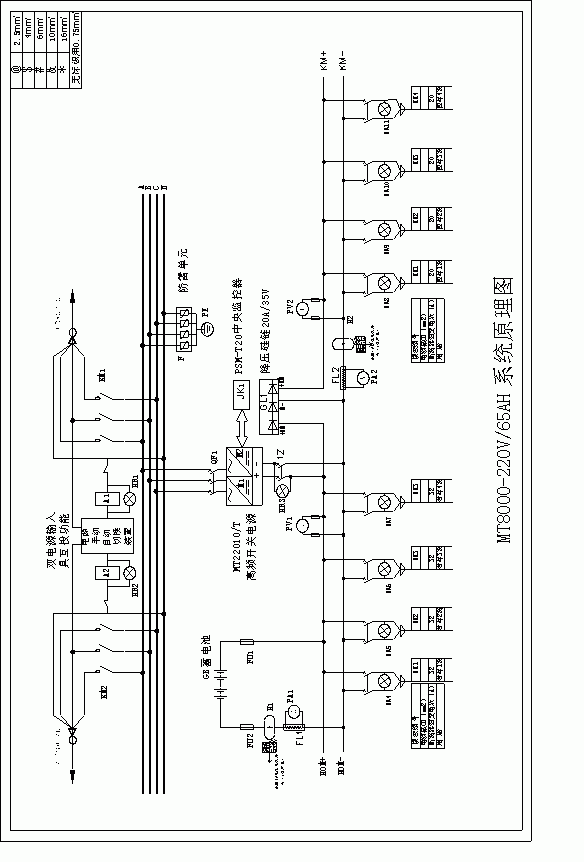

MT8000-65AH/220V系统原理图(仅供参考)























































































  3、电池容量配置原则



                 ◇满足事故停电状态的持续放电,事故时间选定为1小时;



                ◇放电末期合闸时所剩下容量不低于额定容量的25%;



                ◇保证在冲击负荷出现时直流母线电压下降不超过10%;



                ◇对免维护电池合闸电流一般不超过4C;



               ◇考虑到电池组末期老化时容量衰减故选储备系数1.2;



              ◇具体容量设计可参照国家有关标准和电池厂家提供的技术资料。





六、结构特点及柜体数

1、结构特点

◇柜体前面为整扇玻璃门,后面为双开门,外形美观大方;

◇柜体结构设计便于设备安装调试、维护检修和运行操作;

◇柜体上下左右前后均设有通风口便于设备通风散热,避免潮湿高温环境影响设备正常;

◇柜体上方有4个可拆卸吊环,下方有4个安装螺丝固定口及2个电线电缆进出口;

◇外形尺寸有2260×800×600mm,2260×800×600mm两种标准规格。

2、柜体数

柜体数与模块数、馈线回路数、电池容量及型号、直流电压等级等因素有关,

一般情况下有:(以220V系统为例,柜体尺寸:2260×800×600mm)

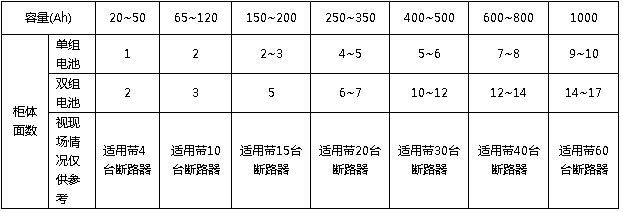

                                                                                                                                                                注:1、以上表格为产品选配及功率所带负载或断路器台数选型对照表,仅供参考。

     2、直流屏200Ah以上容量电池可选用电池架安装。
